方案由摄像头控制器、显示终端组成。内置T5L芯片的摄像头通过FSK总线将视频图像传输到T5L芯片，经过算法分析，再将视频信号分配到各显示终端。总线智能屏支持最多31个摄像头同步实时显示、摄像画面拼接、摄像头控制等功能。
视频监控解决方案
2024澳门原料网网站
简介
产品特点
方案类别
典型应用方案
演示视频
TOP
高性能
支持MP4等视频文件、本地USB摄像机播放，帧率传输可达50帧/S，支持最多31路摄像头画面同步实时显示，支持300米远距离稳定传输
零代码开发
DGUS组态开发，提供UIC开发文件，高度集成人机交互和仪表显示功能，开发速度快、操作便捷
高清显示
支持1920*1080分辨率，IPS宽视角显示触摸屏，色彩细腻，画面清晰
支持多画面切换
支持一路/两路/四路输入和切换显示，支持摄像头画面实时放大、缩小及亮度调节，提供视频直播、存储定时播放，支持云端部署

  • FSK总线解决方案

  • 模拟视频屏解决方案

  • 数字视频屏解决方案

  • DGUS屏视频播放解决方案

2024澳门原料网网站
方案包含总线智能屏、总线摄像头两部分，摄像头内置T5L芯片，通过FSK总线与智能屏通信。总线智能屏上支持最多31个摄像头同步实时显示、摄像头拼接、摄像头画面大小调节等功能。可用于农业机械、安防监控、倒车影像等场合
方案特点：
1.支持一屏多摄像头，最多可支持31个摄像头同步实时显示实时画面；
2.智能屏可实时调节各摄像头显示画面大小、亮度，支持多画面切换和全屏放大显示；
3.视频显示功能可在DGUS中直接开发完成，无需二次开发；
4.支持总线速率配置，1MB/S速度下800*600分辨率画面传输速度可达20帧/秒；4个320*240分辨率摄像头拼接，单个可达20帧/秒；
5.可在线调试摄像头参数和升级；
6.支持红外夜视摄像头选配。
2024澳门原料网网站
基于T5L平台，针对安防系统、车载系统（倒车后视系统）、工控仪器（激光焊接机）等行业设计推出的25系列模拟视频屏，可接模拟摄像头。
1.支持一路CVBS、AHD高清 720P 显示模式，两路模拟CVBS显示；
2.支持全屏、画中画、浮动图标、悬浮字显示效果；
3.支持画面切换和两路同屏显示；
4.传输实时性好，AHD高清模拟视频可达50帧/S 高帧率，清晰度高；
5.基于T5L芯片设计，远距离传输性能稳定，零延迟，兼容性好；
6.支持DGUS零代码自主开发人机交互界面，可定制。

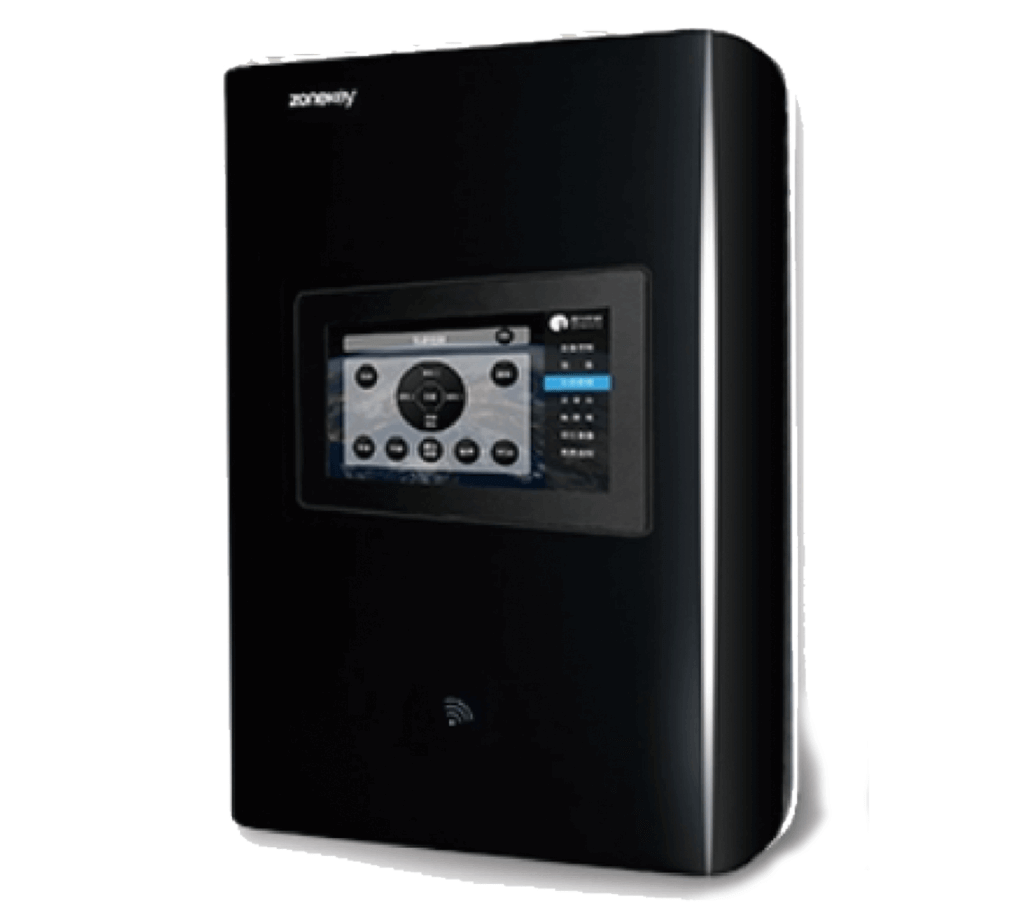

教室智课终端
教室智课终端
光纤熔接机
光纤熔接机

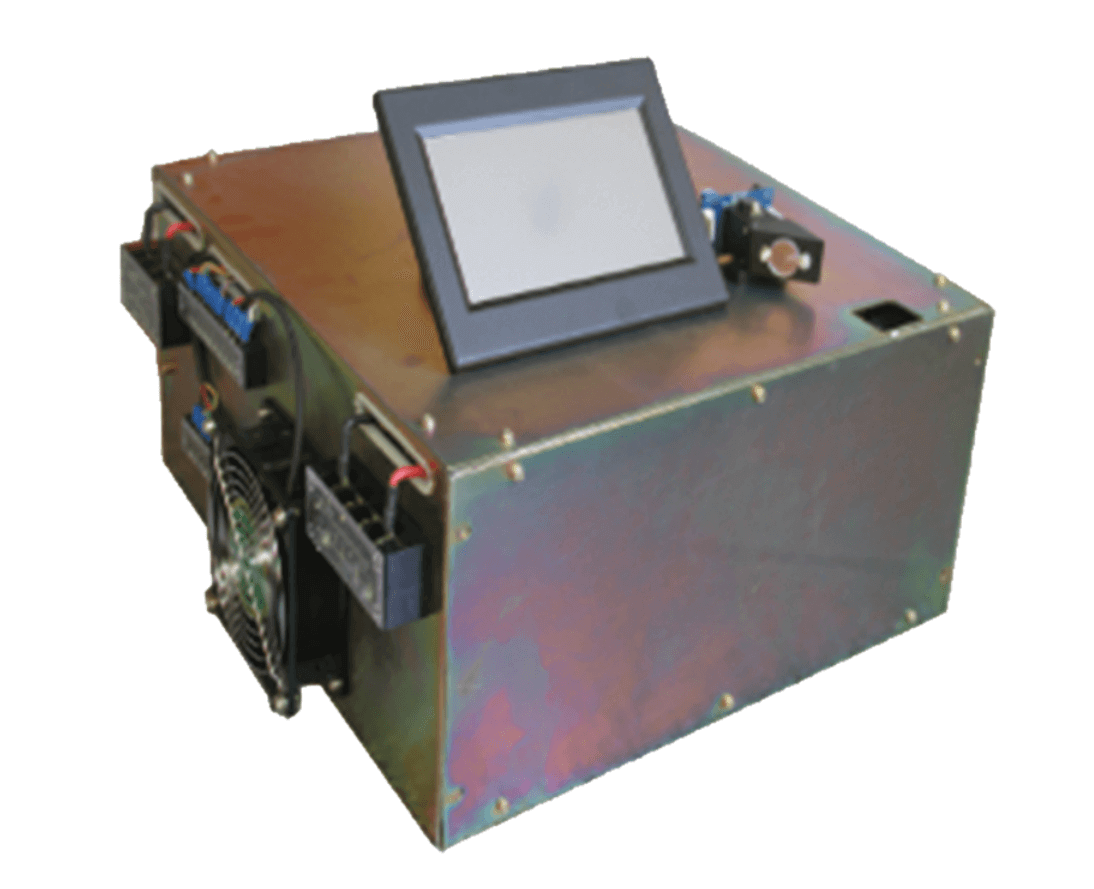

激光焊机
激光焊机
激光焊机
激光焊机
应用场景
2024澳门原料网网站

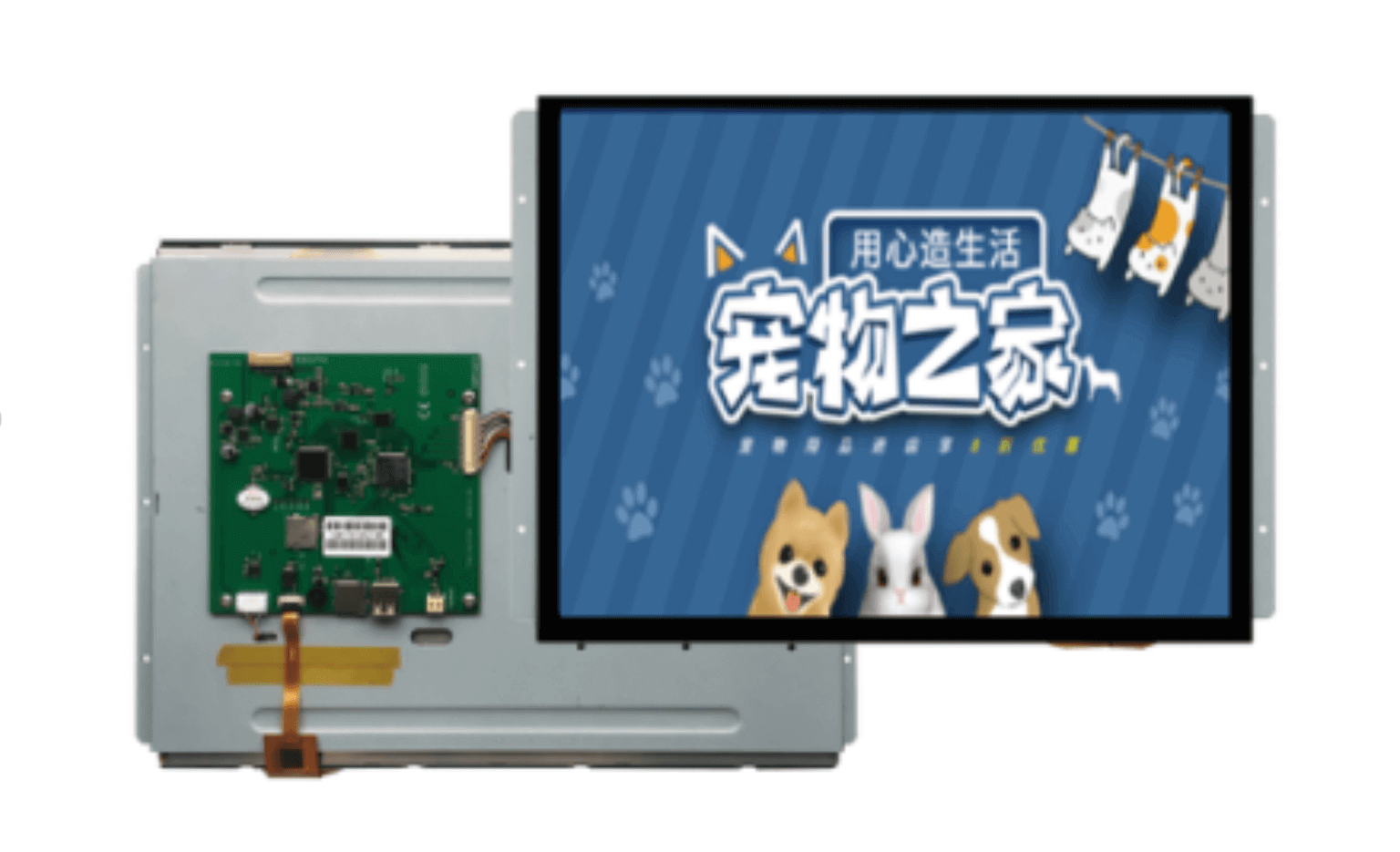

基于T5L平台，针对电梯、广告牌、美容保健等行业设计推出的41系列数字视频屏。
方案特点：
开发便捷，基于DGUS平台，实现零代码开发；
画面高清，最大支持 720P 视频播放；
功能丰富，支持音频、多种规格的视频播放，支持接入USB数字摄像头；
快速启动，DGUS系统，上电即启动。

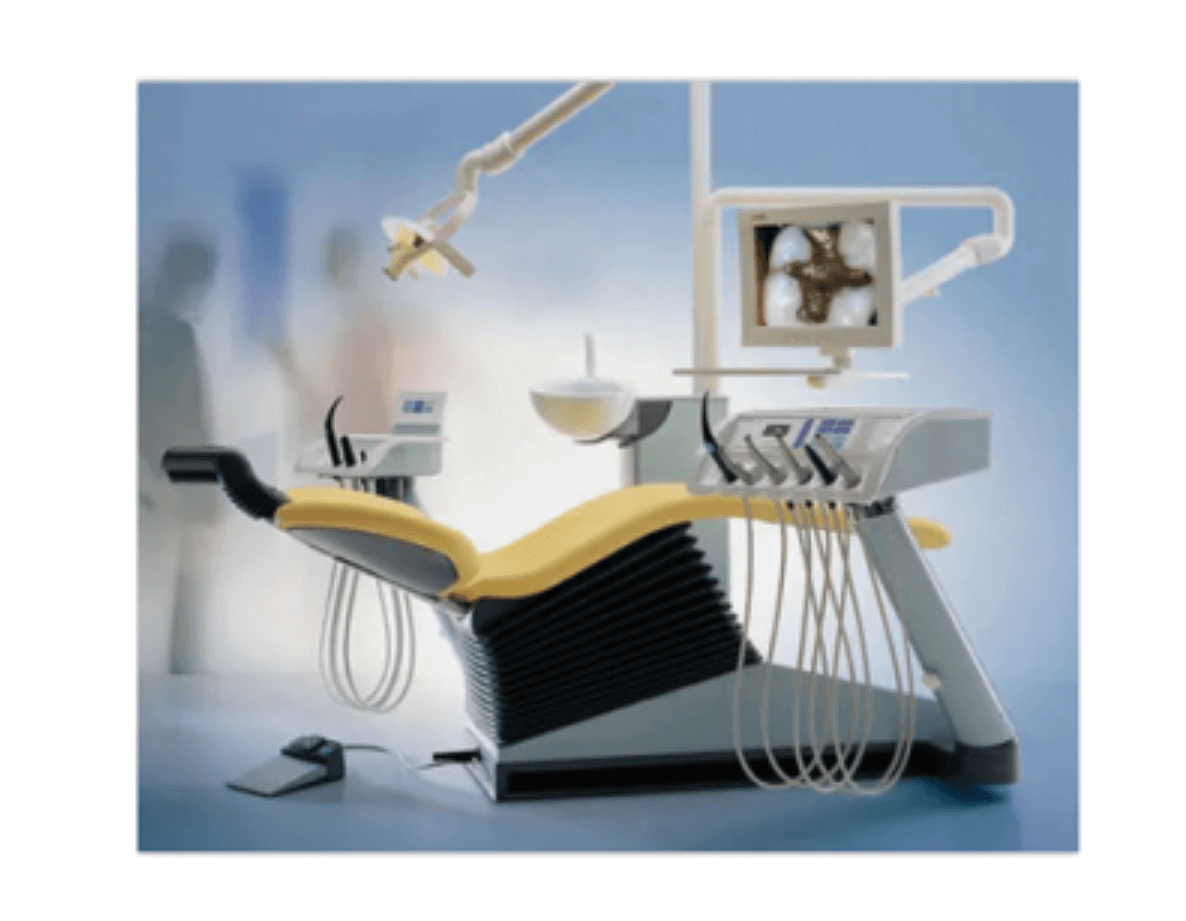

牙医检测设备
牙医检测设备
皮肤检测仪
皮肤检测仪

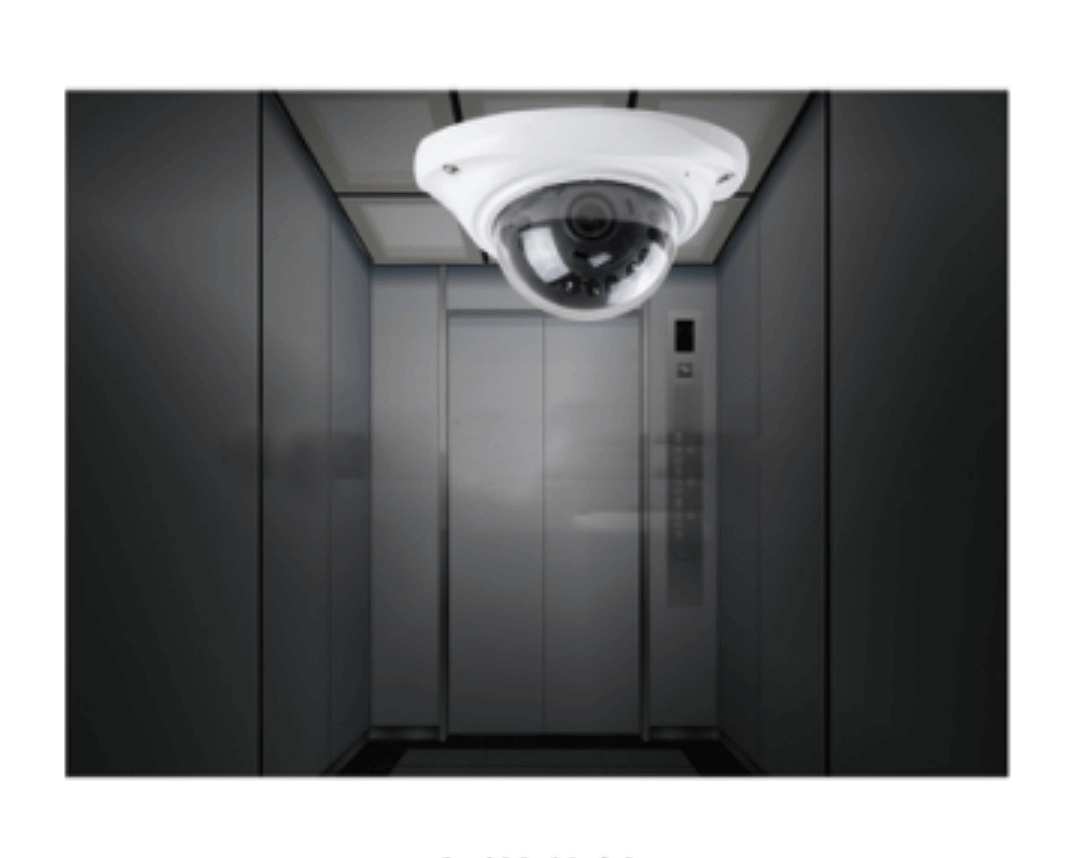

电梯监控
电梯监控
血液检测仪
血液检测仪
应用场景
2024澳门原料网网站

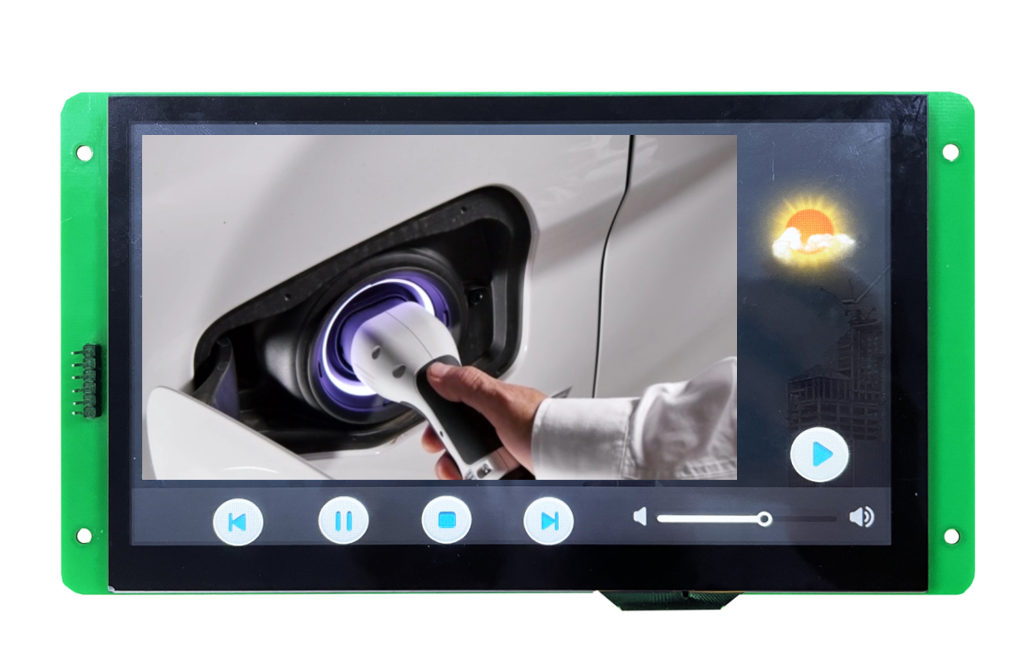

基于T5L ASIC CPU 的 DGUS II 软件平台设计，通过DGUS“数字控件”配置，支持迪文T5L系列所有DGUS智能屏（除F系列）MJPEG图片的数字视频播放功能。主要特点包括：支持声画同步、帧率调节、播放或暂停等控制操作，可应用于广告轮播、视频教学、产品使用引导等场景。
DGUS 数字视频播放实现步骤：（DGUS V5.0 最新版本）
1.把视频转换 MJPEG 生成的 ICL 文件和 WAE 文件同步播放形成数字视频。
2.0x31 写数字视频显示指令
VP 和 VP+1 位置（用户控制接口，双字）：
D3： 0x5A 表示数字视频播放开启，其余表示关闭。
D2： 播放状态控制，DGUS处理后会清零。
         0x01=停止，画面停留在第一帧。
         0x02=暂停/继续播放。
         0x03=从指定位置开始播放（位置由 D1：D0 决定）。
D1：D0：播放起始位置，单位为秒，仅当 D2=0x03 时有效。
VP+2 到 VP+5 位置（状态反馈接口，两个双字，用户只能读不要写）：
D7： 当前播放状态反馈，0x00=停止，0x01=播放中。
D6：D4：未定义。
D3：D2 视频总长度，0x0000-0xFFFF，单位为秒。
D1：D0 当前播放视频位置，0x0000-0xFFFF，单位为秒。

  • 人脸识别应用方案

  • 车牌识别应用方案

  • 倒车影像应用方案

1.支持多种识别模式:支持自动识别与手动识别模式。自动模式下，会自动感应靠近的人脸并识别;
2.支持活体识别：安全系数提高，防照片攻击；
3.高识别率：准确识别率>99.5%，误识别率<0.1%；
4.补光灯效果：在昏暗环境下，也有极高的识别率；
5.高性价比：非安卓平台，自主研发ASIC芯片，全产业链整合带来低成本、高品质产品；
6.适用性广：串口通信的单片机均可使用；
7.开发简单：T5L芯片提供丰富的外设接口，自带800*480分辨率图像显示，支持DGUS零代码实现交互界面的功能设计。
2024澳门原料网网站
基于迪文T5L0芯片设计，支持手动与自动识别模式、支持活体识别、补光，功能完备、性能稳定，具有响应速度快、功耗低、高性价比的特点。
功能参数
2024澳门原料网网站
通过T5L1接收并处理摄像头拍摄的车牌号图片、抓取车牌字符信息来实现。图片处理过程借助DGUS平台的基本显示功能，在一定程度上减少二次开发工作。
演示视频
方案由内置T5L芯片的摄像头与显示屏、FSK总线组成。通过安装在车辆后方或四周的广角摄像头检测车辆周边环境，经FSK总线将信号传输至T5L芯片，经过算法分析和信号处理，再将数据信息以图像的形式显示在液晶屏上，同时给出静态与动态结合的参考辅助线，为驾驶人提供良好的后方/盲区视野，使倒车更方便、直观。
1.采用迪文自研T5L芯片，运行速度快、图像处理能力强，支持最多31路摄像头画面同步实时显示；
2.摄像头自带防畸变功能、自适应感光系统，360度全机身防水，可选配红外夜视摄像头支持高清夜视；
3.支持屏幕全屏显示和多画面切换显示，可实时调节画面显示大小、亮度。
方案特点：
演示视频
